[소방기술사] 무정전전원설비(UPS) 기본 구성도, 장단점

[소방기술사] 무정전전원설비(UPS) 기본 구성도, 장단점

1. 무정전전원설비 개념

 1) UPS: Uninterruotible Power Supply

 2) 각종장애로부터 기기를 보호하고 양질의 전원으로 변환하여 방전시간동안 연속적으로 전원을 공급하는 설비



2. UPS 동작방식별 기본 구성 및 장단점

 1) 평상시: 상용전원을 직접 부하에 공급

 2) 비상시, 화재시 : 축전지로 부하에 전원 공급

 3) 종류 구분

구분	On Line	Off Line	Line interactive

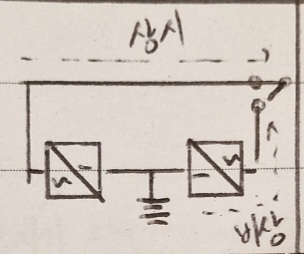

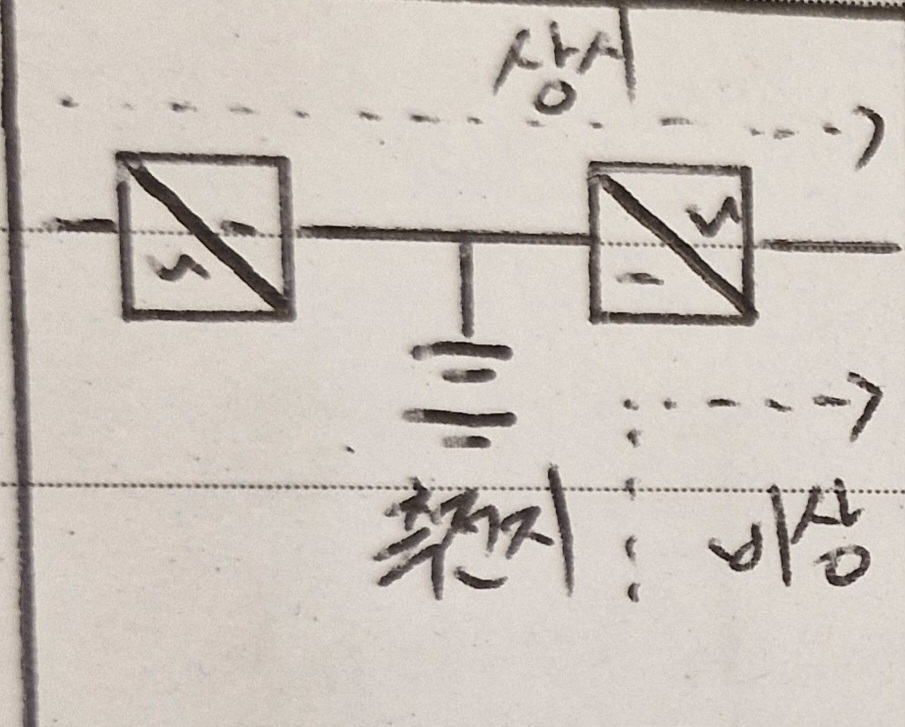

구성도
장점	회로 구성에 따라 양질의 전원 출력전압 일정 공급 과부하, 단락 보호회로 내장	정전시 효율 높음 전력소모 낮고 고장 적음 회로구성 간단, 내구성 높음 소형화 가능	입력전원 정전시 효율 높음 전력소모 낮음 Free Wheeling Diode 충전
단점	회로 구성 복잡 효율이 낮은 편 전력소모 큼	순간정전 발생 입력의 변화시 출력변화 주파수는 입력에 따라 변동ㄹ	순간정전 발생 입력전압 등 부분 차단 가능 주파수가 입력에 따라 변동
