연결송수관설비 일부개정 주요변경 사항 (소방청2023-216호)

연결송수관설비 일부개정 주요변경 사항 (소방청2023-216호)

연결송수관설비는 건축물의 수원이 부족할 경우에 사용하는 추가 소화활동설비이다. 송수구에서 소방차를 이용해 물을 소화수를 가압하면, 방수구에 호스를 연결하여 옥내소화전처럼 사용할 수 있다.

습식	건식

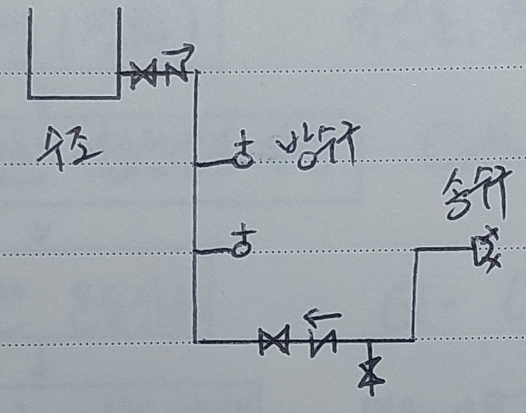

송수구 - 자동배수밸브 - 체크밸브 - 게이트밸브	송수구 - 자동배수밸브 - 체크밸브 - 자동배수밸브

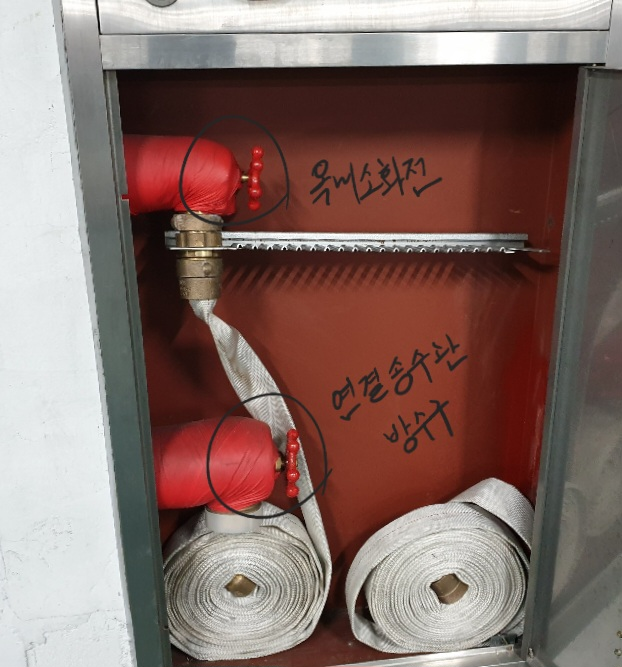

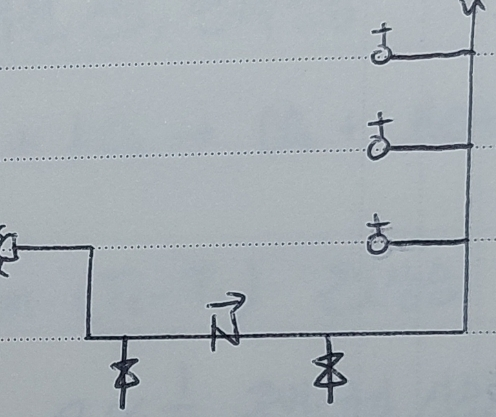

옥내소화전과 열결송수관



1. 연결송수관설비 일부개정안으로 어떤 것이 바뀌었나

---



<주요 변경사항>

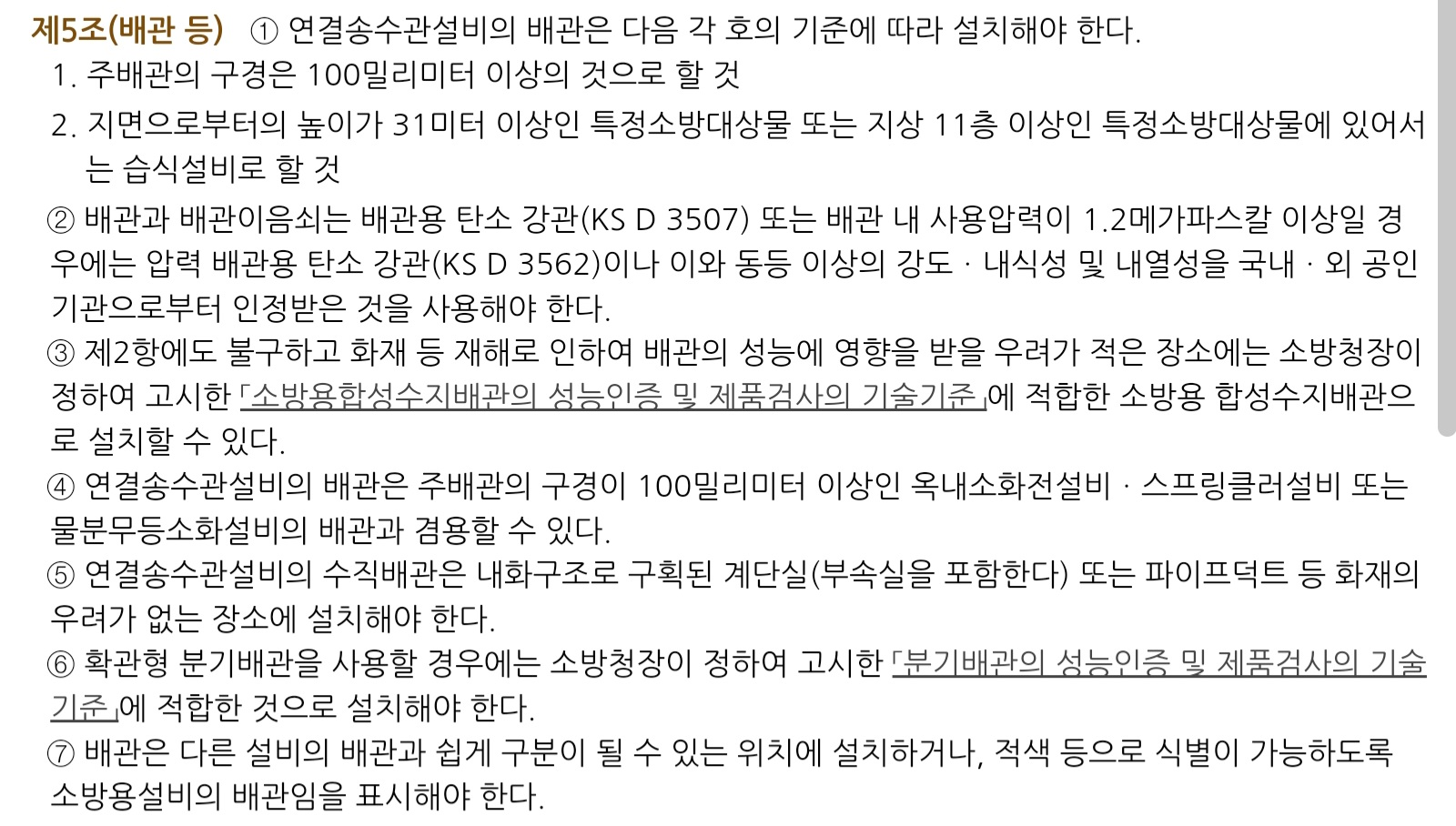

1) 주배관은 구경 100mm 이상의 전용배관으로 할 것. 다만, 주배관의 구경이 100mm 이상인 옥내소화전설비의 배관과는 겸용할 수 있다.

> 보통 연결송수관은 옥내소화전설비와 겸용으로 설치한다. 왜 이번 개정으로 연결송수관은 100mm 이상의 전용배관으로 바뀌었을까?

소방기술사를 공부하는 사람으로써 외우는 것도 중요하지만 법이 어떤 목적으로 바뀌었는지 생각해보는 것도 중요하다고 생각한다.

이 법이 바뀐 배경을 보면 알 수 있다. 바로 울산에서 일어난 삼환 아르누보 아파트 화재때문이다. 소방과 관련된 법은 주로 대형화재가 일어났을 때 주로 바뀐다. (살짝 주먹구구식으로 느껴지기도 한다)

울산 아르누보 화재

이 화재시 사람이 크게 다치거나 하지는 않았다. 하지만 외장재가 전부 연소되었다. (전소) 소방대가 도착해서 화재를 진압하려 했으나 스프링클러 작동으로 방사압이 확보되지 못했다. 배관경은 정해져있으므로 흐를 수 있는 유량이 정해져있다. 스프링클러 작동으로 내부 피해는 적은 편이었지만, 연결송수관과 겸용으로 되어있었기 때문에 정격 방사압, 정격유량이 확보되지 못했던 것이다.

이를 보완하기 위해 연결송수관설비를 전용배관으로 설치하라는 것이다.



2) 성능시험배관은 펌프의 토출측에 설치된 개퍠밸브 이전에서 분기하여 설치하고, 유량측정장치를 기준으로 전단에 개폐밸브를 후단에 유량조절밸브를 설치해야 한다.

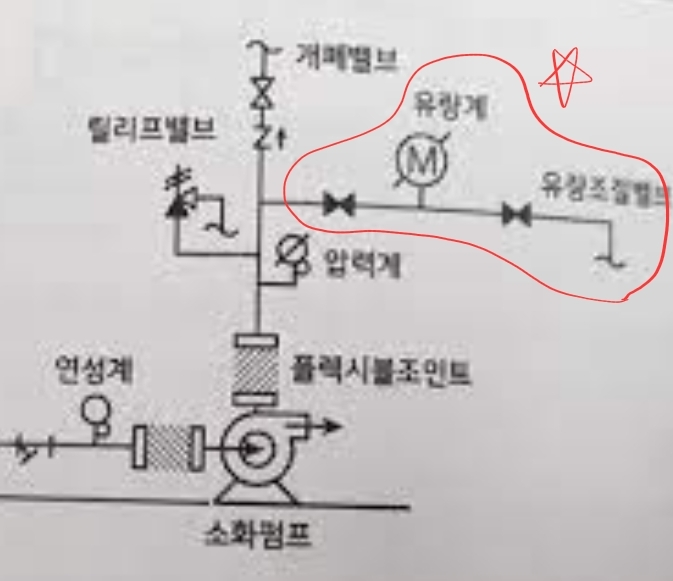

옥내소화전 일부 계통도

연결송수관설비도 전용배관으로 설치해야하는 만큼 옥내소화전, 스프링클러와 동일하게 유량계를 설치해야 한다. 제대로 된 방수량이 확보되는지 시험하기 위함이다.



3) 성능시험배관에 설치하는 유량측정장치는 성능시험 배관의 직관부에 설치하되, 펌프 정격토출량의 175퍼센트 이상을 측정할 수 있는 것으로 해야 한다.

> 연결송수관설비의 경우 법으로 정해진 유량은 없다. 보통 800lpm으로 통용된다. 옥내소화전과 동일하게 최대 2개의 연결송수관이 작동된다고 가정하면 1600lpm이고 1600lpm의 175퍼센트 이상을 측정해야 하므로 2800lpm을 측정할 수 있어야 한다.



4) 펌프의 성능시험을 위한 전용의 수조를 설치할 것

5) 수조의 유효수량은 펌프 정격토출량의 150퍼센트로 5분 동안 방수할 수 있는 양 이상이 되도록 해야 한다

> 위와 같이 2개의 연결송수관이 작동된다고 가정하면 1600lpm이고 정격토출량의 150퍼센트이면 2400lpm이다. 분당 토출량이 2400l이므로 5분이면 12000L = 12m^3의 수원이 필요하다고 계산할 수 있다.

연결송수관설비 성능기준 일부개정앜_231031_072105.pdf

7.84MB



2. 연결송수관설비 개정안이 가져올 영향

---

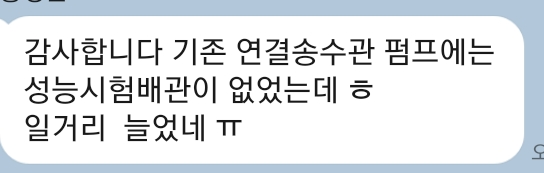

소방시설관리사로 일하시는 지인분께서 해당 개정안을 보고 카톡에 남긴 반응이다.

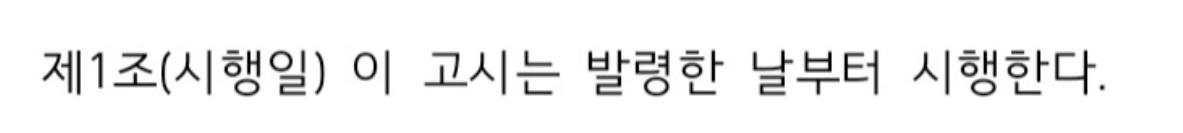

이번 연결송수관설비 개정안은 유예기간없이 바로 발령한 날부터 시행하게 된다. 전면개정, 신설 법이 아니라서 그런 것으로 판단된다.

아무튼 이번 일부개정령은 앞으로 지어질 건축물에 대해서 적용이 될 것이다. 새로운 건축물은 전용 연결송수관으로 시공이 되어 있는지 확인해야 하고 펌프의 토출량, 수원의 양 등 확인해야 할 부분이 늘어났기 때문에 '일거리가 늘었다' 라고 한 것이다.

연결송수관설비 일부개정령



3. 소방기술사 출제 예상

---

이정도 변경사항이라면 소방기술사 시험에도 충분히 나올 수 있으리라 생각한다. 단 25점으로는 양이 적어서 10점으로 충분히 나올 수 있으리라 본다.

어떤 부분이 바뀌었는지 쓰라는 문제가 나올 것으로 보인다. 바뀐부분에 대해 써주고 연결송수관의 개념, 설치기준 등을 간단히 써주면 될 것으로 보인다.

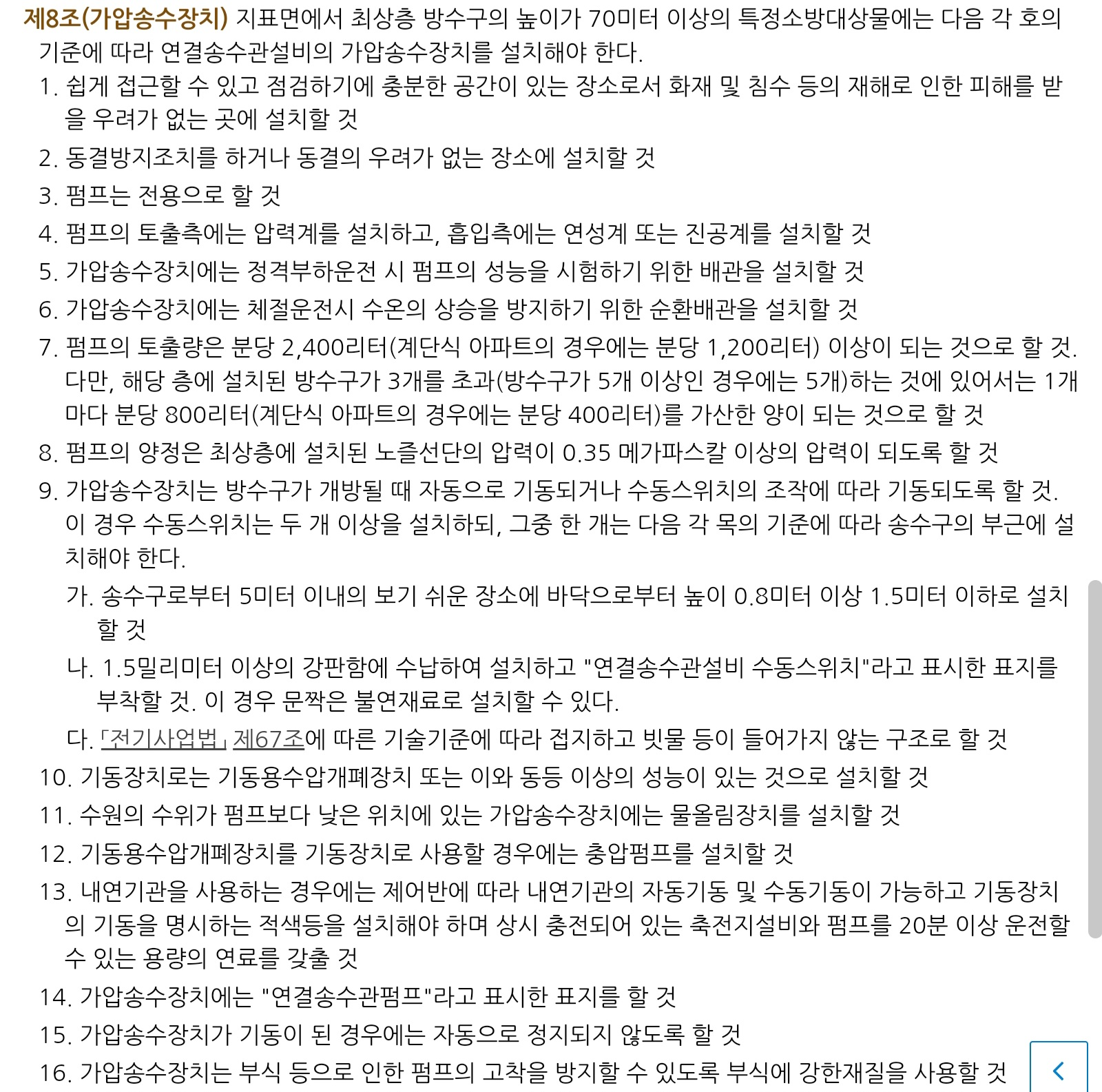

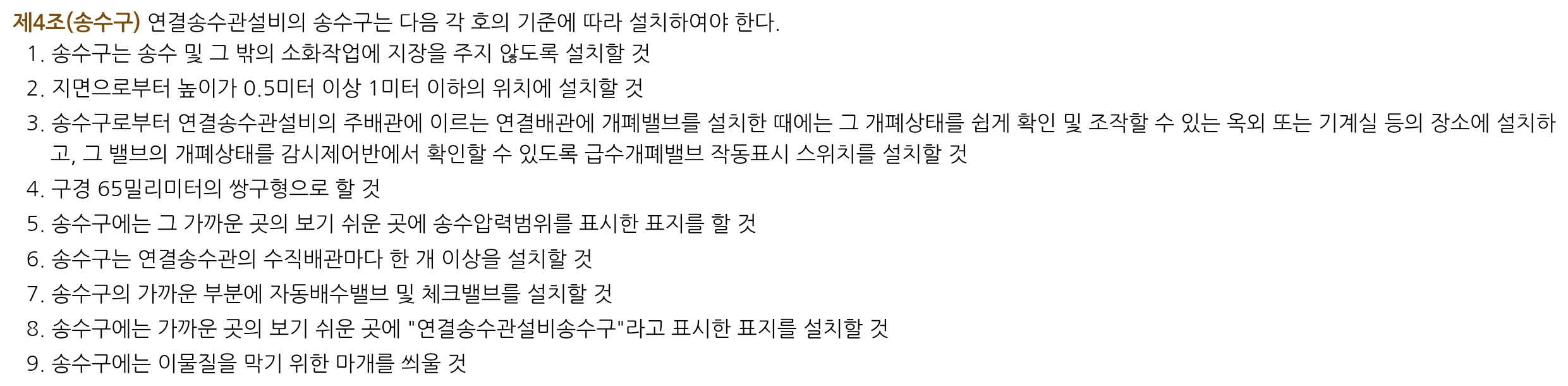

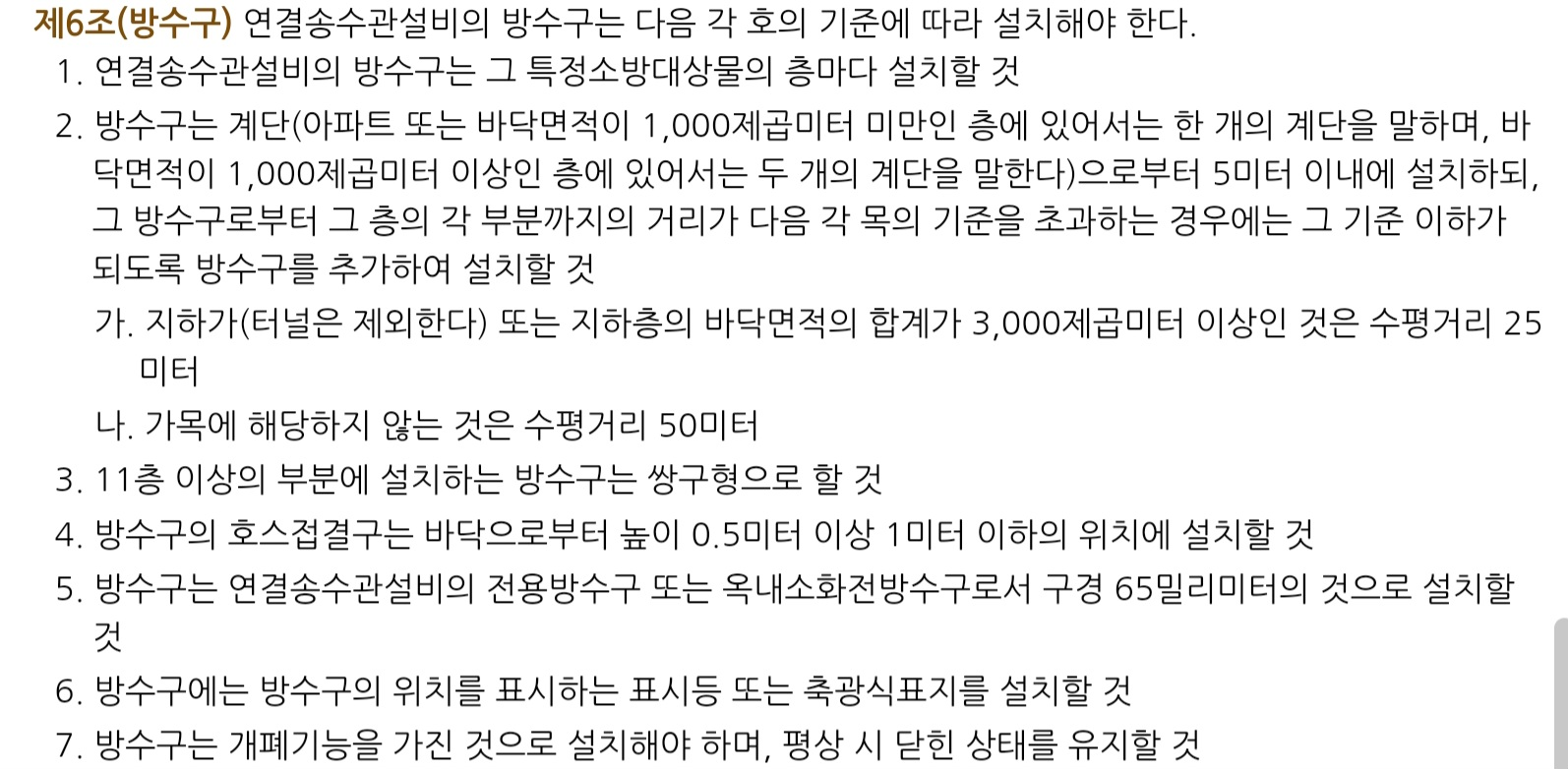

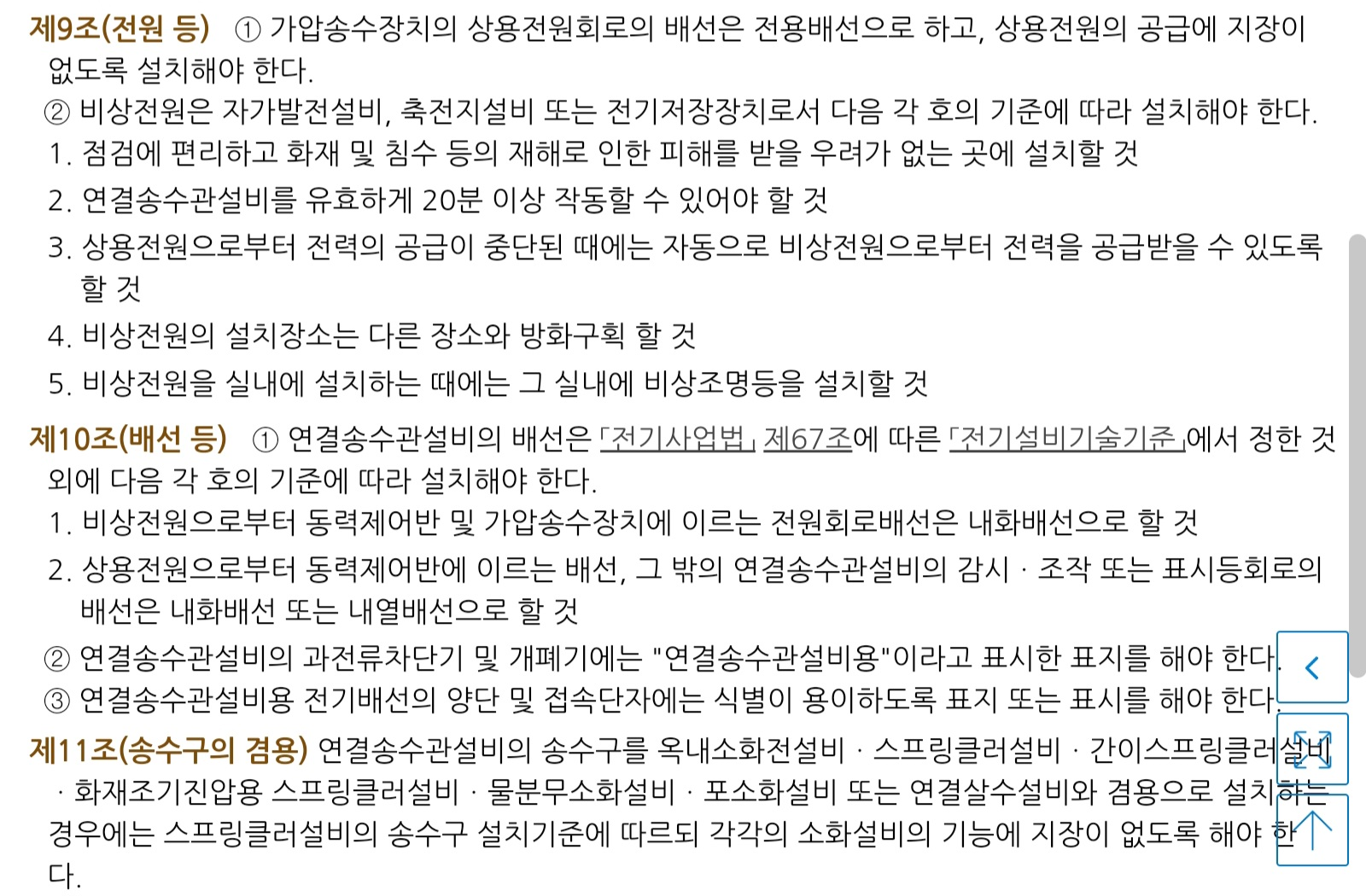

아래 연결송수관 기본 개념들을 이번 기회에 한번더 공부해놓자.
