[소방기술사] 형태계수와 방사율
문제: 형태계수와 방사율에 대해 설명하시오.

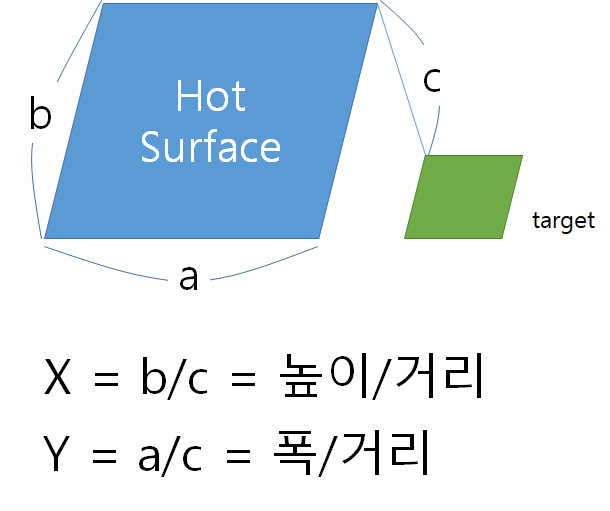

1. 형태계수 (Configuration)
1) 정의: 열원으로부터 멀리 떨어진 목표물이 받는 복사열류는 배치상태에 따라 방사된 열류보다 감소되는 계수
2) 계산식
ϕ=12π[X√1+X2tan−1(Y√1+X2)+Y√1+Y2tan−1(X√1+Y2)]

3) 영향인자
- 방열체(Hot Surface)와 수열체(Target)간 기하학적 형상

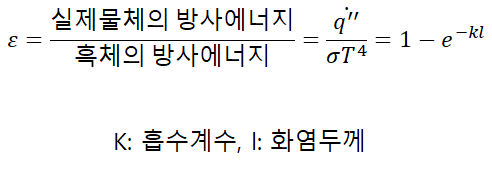

2. 방사율(emissivity)
1) 정의: 흑체와 비교했을 때 에너지를 방사할 수 있는 물체표면의 효율
2) 범위: 0 ~ 1
3) 관련식

3. 결론
1) 복사에너지는 형태계수와 방사율에 따라 에너지의 크기가 달라진다.
- 형태계수가 클수록, 방사율이 높을수록 더 많은 복사에너지의 전달이 가능하다.
문제후기
Q=ϵσϕ(T42−T41)
위 식은 복사열전달 기본식이다. 복사에너지는 방사율($\epsilon)과형태계수(\phi $) 의 함수이다. 즉 이 문제는 '복사에너지에 대해 알고 있냐?'를 묻는 문제이다. 10점으로 출제된 문제로 정의 및 특징 몇줄과 적당한 그림을 그려주면 된다. 마지막 결론으로 방사율과 형태계수가 복사에너지에 어떤 영향을 주는지 서술해주면 된다.
