안녕하세요. 아이꾸준입니다.



화재안전기준을 공부하다보니 물분무소화설비와 스프링클러의 차이가 무엇인가 궁금증이 문득 들었습니다. 얼핏 보기에는 거의 똑같은 것 같습니다. NFSC(화재안전기준)도 번호 한개 차이입니다.



스프링클러설비의 화재안전기준 - NFSC 103

물분무소화설비의 화재안전기준 - NFSC 104



설비 자체도 거의 유사합니다. 과연 무슨 차이가 있을까요?



결론부터 말씀드리면, 물분무소화설비와 스프링클러는 1) 설치장소 2) 수원의 양 에서 큰 차이가 있습니다.

자세한 차이는 아래에서 서술하겠습니다.

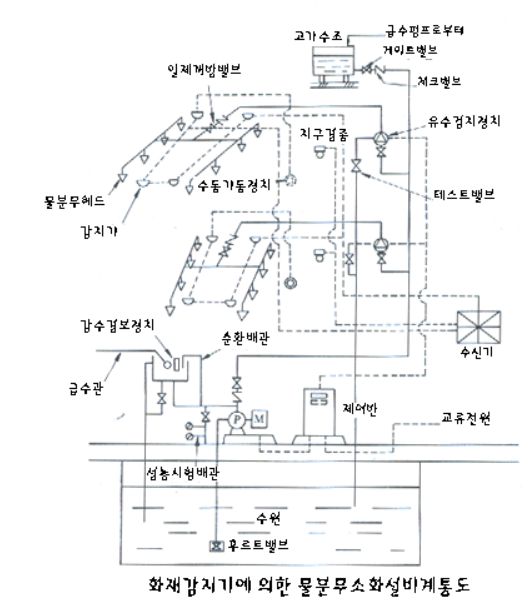

물분무소화설비

---

수원: 바닥면적 $1m^2$당 200L



설치장소

1. 항공기격납고

2. 차고, 주차용 건축물 또는 철골 조립식 주차시설 (연면적 800$m^2$이상)

3. 기계식 주차장 (차량 주차 20대 이상 가능)

4. 바닥면적 300$m^2$이상인 전기실, 발전실, 변전실

5. 지정문화재

6. 터널

7. 중저준위방사성폐기물의 저장시설



출처: 화재예방, 소방시설 설치ㆍ유지 및 안전관리에 관한 법률 시행령 별표5 - 특정소방대상물의 관계인이 특정소방대상물의 규모, 용도 및 수용인원 등을 고려하여 갖추어야 하는 소방시설의 종류

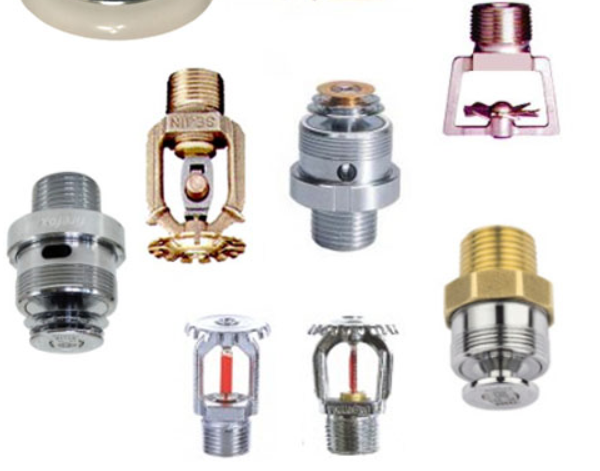

스프링클러설비

---

수원: 스프링클러헤드 설치개수 × 1.6$m^3$



설치장소

1. 문화 및 집회시설, 종교시설, 운동시설 (수용인원 100명 이상 등)

2. 판매시설, 운수시설, 창고시설 (바닥면적 5000$m^2$이상 혹은 수용인원 500명 이상)

3. 6층 이상인 특정소방대상물

4. 600$m^2$이상인 노유자시설, 수련시설, 의료시설 등

5. 기숙사, 교정 및 군사시설



출처: 화재예방, 소방시설 설치ㆍ유지 및 안전관리에 관한 법률 시행령 별표5 - 특정소방대상물의 관계인이 특정소방대상물의 규모, 용도 및 수용인원 등을 고려하여 갖추어야 하는 소방시설의 종류



요약

---

물분무소화설비	스프링클러설비
수원: 바닥면적 $1m^2$당 200L	수원: 스프링클러헤드 설치개수 × 1.6$m^3$
설치장소 1. 항공기격납고 2. 차고, 주차용 건축물 또는 철골 조립식 주차시설 (연면적 800$m^2$이상) 3. 기계식 주차장 (차량 주차 20대 이상 가능) 4. 바닥면적 300$m^2$이상인 전기실, 발전실, 변전실 5. 지정문화재 6. 터널 7. 중저준위방사성폐기물의 저장시설	설치장소 1. 문화 및 집회시설, 종교시설, 운동시설 (수용인원 100명 이상 등) 2. 판매시설, 운수시설, 창고시설 (바닥면적 5000$m^2$이상 혹은 수용인원 500명 이상) 3. 6층 이상인 특정소방대상물 4. 600$m^2$이상인 노유자시설, 수련시설, 의료시설 등 5. 기숙사, 교정 및 군사시설



결론적으로 물분무소화설비와 스프링클러설비는 수원의 양이 다릅니다.

물분무소화설비는 바닥면적으로 수원을 계산하지만, 스프링클러설비는 헤드의 설치개수로 수원을 계산합니다.

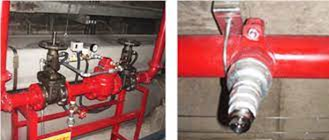

물분무소화설비

그리고 설치장소의 경우에도 차이가 있습니다.

물분무소화설비는 전기시설이 있는 장소와 관련이 있습니다. 그 이유가 물분무소화설비는 스프링클러설비의 방수압보다 고압으로 물을 방사하기 때문에 물방울이 훨씬 미세합니다. 무수형태로 소화를 하는 것입니다. 거의 증기의 가까운 형태로 물을 방사하기 때문에 유류화재, 전기화재 등에도 적응성이 뛰어납니다.



이상으로 물분무소화설비와 스프링클러설비의 차이점에 대해 간단히 알아보았습니다.



소방기술사 공부하시는 데 도움이 되셨길 바랍니다.



감사합니다.
